气动低温调节阀有哪些主要参数

发布日期：[2020-06-04] 本文关键词：气动低温调节阀,气动调节阀,低温调节阀点击率：

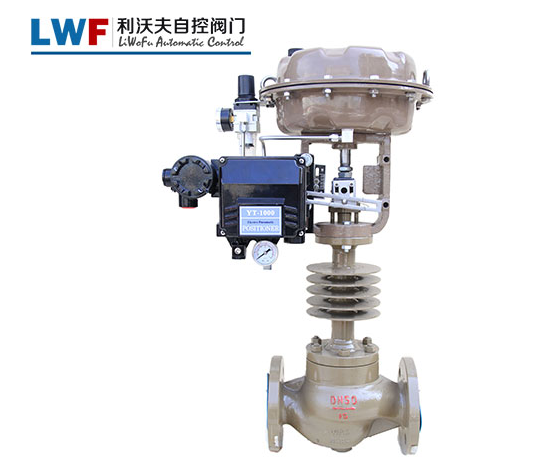

气动低温调节阀，由气动薄膜执行器及低温调节阀阀体组成，多弹簧执行机构高度低、重量轻、装备简便。气动低温调节阀，阀体流道呈S流线型。气动低温调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性Jing确、维护方便等优点，适合于低于0～-250℃状态下工作，由气动薄膜执行机构和带长颈接管的阀体组成，长颈接管的作用是使阀杆密封出接近常温下工作，并减少外界热能传入。为减少传递，长颈采用薄壁结构。

气动低温调节阀主要技术参数

阀体形式	直通铸造球型阀
公称通径	DN25～300mm
公称压力	PN1.6、2.5、4.0、6.4MPa
法兰标准	祥顺彩票GB/T9113、 JB/T79
连接形式	祥顺彩票法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式	祥顺彩票低温型-10～-196℃、超低温型-196～-250℃
压盖型式	螺栓压紧式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

执行机构及附件、作用形式

执行器型式	祥顺彩票ZHA/B多弹簧簿膜执行机构
执行器型号	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
很好面积(cm2)	350	350	560	900	1400
行程(mm)	10、16	25	40	40、60	100
弹簧范围(KPa)	祥顺彩票20～100（标准）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力	140～400KPa
气源接口	RC1/4"
环境温度	-30～+70℃
可配附件	祥顺彩票定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式	祥顺彩票气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)

低温调节阀

ZJHD低温调节阀

祥顺彩票气动低温调节阀主要零件材料

1	阀体	WCB	CF8	CF8M	CF3M
2	阀座、套筒	304	304	316	316L
3	阀芯	304	304	316	316L
4	导向套、并帽	304	304	316	316L
5	阀盖	WCB	CF8	CF8M	CF3M
6	阀杆	304	304	316	316L
7	隔热板	304	304	316	316L
8	填料	金属石墨缠绕垫片/柔性石墨
9	弹簧	65Mn	304	316	316L
10	螺母	304	304	316	316L
